Dettagli:
|
| Materiale: | Quarto | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | chiusura di auto: | Sì |
| Coppia di torsione della potenza nominale: | 2000 nanometri | Tenuta della coppia di torsione: | 13500 nanometro |
| Inclinazione della coppia di torsione: | 13200 nanometro | Accuratezza: | 0,15 ° |
| Evidenziare: | Alto azionamento di tenuta di pantano di coppia di torsione,2000 azionamenti doppi di pantano di asse di nanometro,Azionamento doppio d'inseguimento solare di pantano di asse |
||

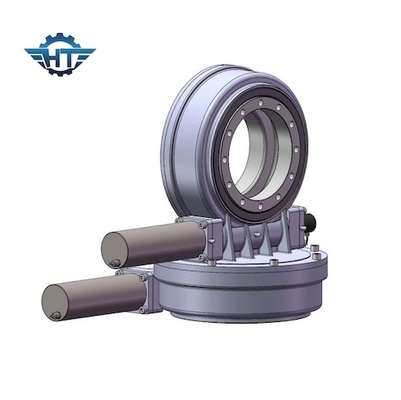

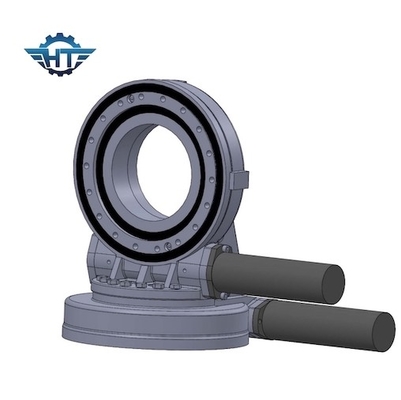

L'alto asse doppio di tenuta di coppia di torsione ha ucciso l'azionamento per il sistema di tracciamento solare
Descrizione doppia dell'azionamento di pantano di asse
Gli azionamenti doppi di pantano di asse sono soluzioni perfette nelle applicazioni d'inseguimento solari di asse doppio. L'azionamento doppio di pantano di asse ha tre tipi soluzioni con gli azionamenti di pantano:
In generale, per la struttura facile del sostegno, l'azionamento di pantano dello sde sarebbe la soluzione perfetta, ma gli altri due sono inoltre molto popolari.
Orizzontale due che segue gli azionamenti di pantano
Un orizzontale che segue l'azionamento di pantano ed un azionamento d'inseguimento verticale di pantano
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
Il dispositivo dell'azionamento di vuotamento può essere utilizzato in tutte le occasioni dove la rotazione del interamente cerchio è richiesta nel momento stesso in cui il cambio di velocità è richiesto. Quando è necessario da realizzare il trasporto di energia di più grande coppia di torsione, la trasmissione del movimento di più alta precisione, o la scelta del meccanismo che richiede una struttura di corpo compatta ed ad alta integrazione, i dispositivi dell'azionamento di vuotamento sono la soluzione.
Le applicazioni più comuni sono solitamente la struttura rotatoria del interamente cerchio del macchinario di costruzione e di ingegneria come pure energia solare, energia eolica e vario macchinario a lungo termine dell'inseguimento automatico. È facile da effettuare il comando digitale, in modo da ha molte applicazioni nel campo dei robot industriali.
