Dettagli:
|
| Modello: | asse doppio 12 pollici | Rapporto di marce: | 78:1 |
|---|---|---|---|
| EFFICIENZA: | 40% | Classe del IP: | IP66 |
| Applicazione: | Sistema di tracciamento fotovoltaico | Servizio dell'OEM: | disponibile |
| Driver: | Motore 24VDC | Contraccolpo: | 0.15° |
| Evidenziare: | solar tracker drive,slewing gear |
||

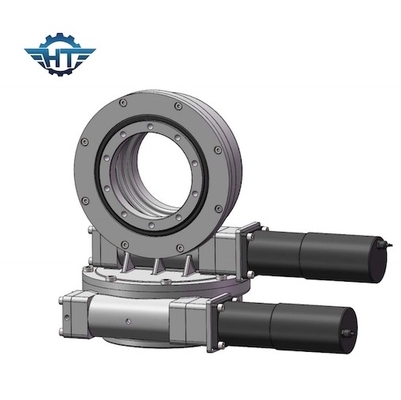

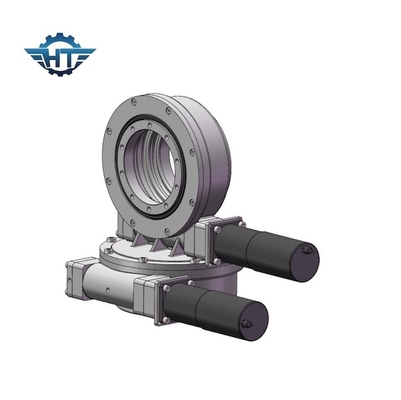

L'alta coppia di torsione del piccolo contraccolpo ha ucciso l'azionamento con la funzione di chiusura di auto per il sistema di tracciamento di PV
Alta descrizione dell'azionamento di pantano di coppia di torsione
Nel venire a scegliere l'azionamento idraulico adatto di vuotamento, dobbiamo solitamente conoscere quanto segue:
1. L'applicazione
2. Il sistema di pressione idraulica
3. Il carico e la velocità girante richiesti
4. In generale, l'azionamento di vuotamento del Se con il motore idraulico dovrebbe essere installato orizzontalmente. Se non da questo modo, i pls ci hanno lasciati sapere.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Vantaggi
1. Forte momento di capovolgimento
2. Adopt che avvolge ingranaggio a vite continua
3. multi contatto di dente, alta capacità di carico
4. funzione autobloccante
Portata di applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
