Dettagli:
|
| Rapporto di marce: | 37:1 | Tipo: | Chiuso |
|---|---|---|---|
| Applicazione: | inseguitori solari a doppio asse | Asse: | Asse doppio |
| Grado del IP: | IP66 | Colore: | come richiesto |
| Effciency: | 40% | Contraccolpo: | 0.15° |
| Evidenziare: | solar tracker drive,slewing gear |
||

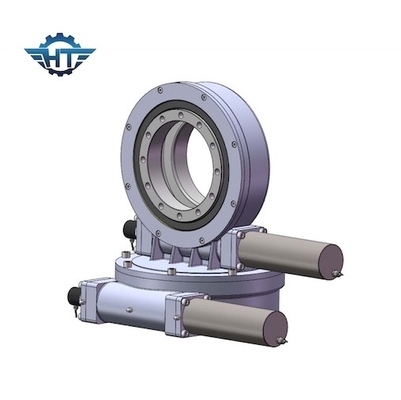

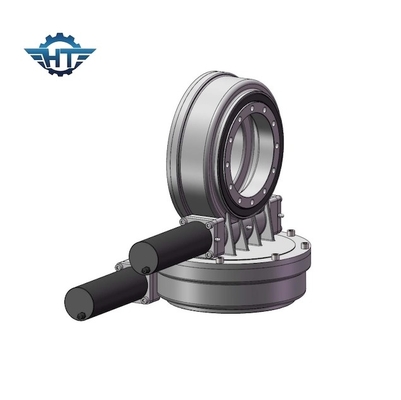

Azionamento elettrico di pantano di manutenzione facile del rapporto di marce 37/1 per gli inseguitori solari di asse doppio
Vantaggi elettrici dell'azionamento di pantano
1. 360 gradi di inseguimento
2. Motori differenti del collegamento basati sui bisogni dei clienti
3. Alta precisione
4. Manutenzione facile
5. Autobloccante
6. Metodo facile e fluente di iniziare e di fermata
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
Rapporto di marce
La rotazione del verme orizzontale gira un ingranaggio circa un perpendicolare di asse nell'asse di vite. Questa combinazione riduce la velocità del membro determinato ed inoltre moltiplica la sua coppia di torsione; aumentandola proporzionalmente come le diminuzioni di velocità. Il rapporto della velocità delle assi dipende dalla relazione del numero dei fili dal verme al numero dei denti nella ruota elicoidale o nell'ingranaggio.
Verme della clessidra
I nostri azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza.
Funzione
Gli azionamenti di vuotamento funzionano con la tecnologia standard del verme, in cui il verme sull'asse orizzontale funge da driver per l'ingranaggio, in generale, l'asse è guidato dal motore elettrico dell'ingranaggio.
