Dettagli:
|
| Luogo di origine: | Changzhou, Cina (continente) | Alimentazione elettrica: | 24VDC |
|---|---|---|---|
| Sensori di Hall: | Facoltativo | Tipo di motore: | motore a corrente continua con spazzole epicicloidali |
| Caratteristica: | Completamente incluso | Materiale: | Quarto |
| Applicazione: | Assorbitore concentrato di calore | chiusura di auto: | Sì |
| Evidenziare: | Azionamento doppio di pantano dell'ingranaggio a vite di asse,Azionamento di pantano dell'ingranaggio a vite 24VDC,Azionamento di pantano dell'ingranaggio a vite di alta precisione |
||

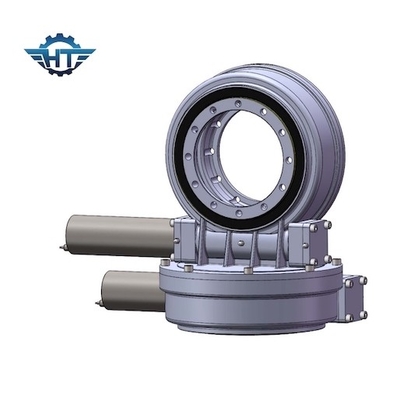

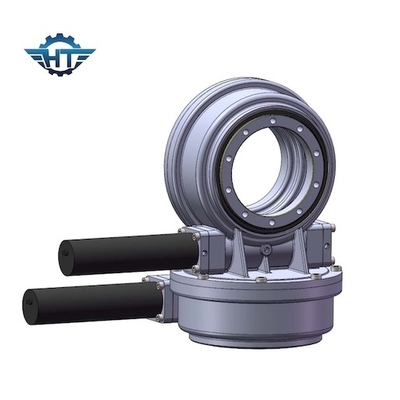

L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
Come scegliere un dispositivo di trasmissione per il sistema photothermal della produzione di energia della torre
Il dispositivo di trasmissione è importante all'efficienza della centrale elettrica della torre
Nella centrale elettrica photothermal della torre, decine di migliaia di specchi riuniscono la radiazione solare sull'assorbitore del calore all'estremità della torre calore-assorbente per raccogliere le temperature elevate e riunire il calore. Per assicurare la raccolta continua e stabile del calore, lo specchio dovrebbe seguire sempre la posizione del sole, tramite il dispositivo di trasmissione nella direzione di elevazione e di azimut di movimento orizzontale (doppio asse).
Il dispositivo di trasmissione più comune è azionamento di CSP-pantano della torre
L'azionamento di pantano è determinato solitamente da un motore per determinare la rotazione dello specchio in direzione delle due asce. Come macchina di precisione, l'applicazione dell'azionamento di pantano nell'industria photothermal della produzione di energia deve controllare l'accuratezza di inseguimento all'interno di 1mrad. La doppi ruota elicoidale e dente che della struttura di busta l'area ingranante di superficie è grande, accuratezza della trasmissione è più alta, resistenza all'urto è forti, il suo tasso basso di usura possono assicurare l'uso a lungo termine nelle circostanze di precisione e di vita, più adatte per la centrale elettrica Photothermal nel nord-ovest dell'ambiente duro.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Specifiche del motore
24V ha spazzolato il motore di CC
Specificazione:
Tensione: 24VDC
Tensione facoltativa: 12V, 48V
Nessuna corrente del carico: 0.6A (massimo)
Nessuna velocità dell'uscita del carico: 3,2 giri/min.
Nessuna velocità del carico: 1300 giri/min.
Velocità stimata: 2 giri/min.
Coppia di torsione stimata: 43 nanometro
Max Torque: 48 nanometro
Corrente nominale: 1.8A (massimo)
Classe del IP: IP55
Peso: g 2000
Asse: 12mm
La tensione, il potere e la velocità del motore saranno personalizzati secondo la vostra richiesta in circostanza permessa della dimensione adottabile.
