Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | 17 pollici |
|---|---|---|---|
| Rapporto di marce: | 102:1 | Coppia di torsione della potenza nominale: | 9400 Nm |
| Inclinazione della coppia di torsione: | 135600 nanometro | Tenuta della coppia di torsione: | 65040 nanometro |
| Pacchetto di trasporto: | Casi di legno | Applicazione: | Inseguitori solari |
| Evidenziare: | Singolo azionamento di vuotamento di asse SE17,azionamento solare dell'inseguitore 9400Nm,anello di pantano dell'ingranaggio a vite continua 9400Nm |
||

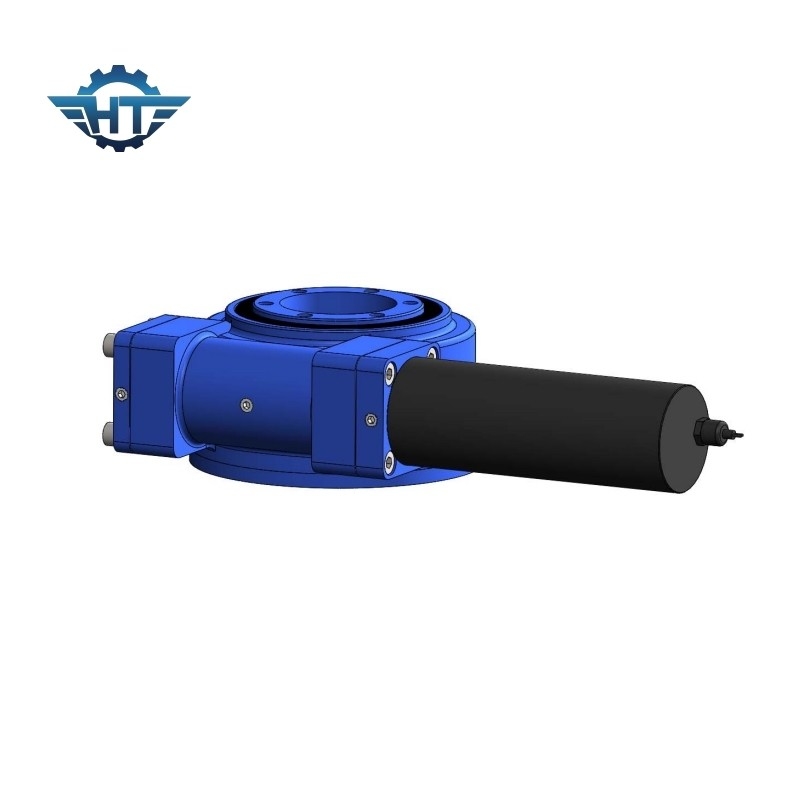

SE17 che avvolge l'azionamento dell'ingranaggio a vite con IP66 ha accluso l'alloggio per gli inseguitori solari
Singola descrizione dell'azionamento di pantano di asse
L'anello di pantano del Se che sopporta l'azionamento può sopportare la forza assiale. È progettato in struttura compatta per il macchinario di costruzione, il macchinario di habor, il veicolo aereo della piattaforma, i militari, ecc. È inoltre ampiamente usato in sistema di tracciamento solare produrre un sistema solare efficiente della generazione quali il sistema di tracciamento solare di singolo asse ed il sistema di tracciamento solare di asse doppio.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Parametro dell'azionamento di pantano SE17
| Nome di prodotto | Azionamento di pantano SE17 |
| Coppia di torsione dell'uscita | 9400 N.m |
| Inclinazione della coppia di torsione di momento | 135600 N.m |
| Tenuta della coppia di torsione | 65040 N.m |
| Valutazione assiale statica | kN 980 |
| Valutazione radiale statica | kN 390 |
| Valutazione assiale dinamica | kN 490 |
| Valutazione radiale dinamica | kN 245 |
| Alternative del motore | Motore a corrente alternata 380V/220V, motore di CC |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, macchinario industriale |
Applicatons
Singolo inseguimento piano di asse
Fra i metodi d'inseguimento, l'inseguimento piano di unico asse è il metodo più comunemente usato. È diviso nell'asse nord-sud che segue e che segue est-ovest di asse. L'inseguimento est-ovest di asse non presenta ovvi vantaggi sopra installazione propensa fissa e l'effetto dell'inseguimento nord-sud di asse è migliore di quello dell'asse est-ovest che segue. L'inseguimento piano di unico asse è particolarmente adatto ad aree basse della latitudine
