Dettagli:
|
| Materiale: | ghisa | Modello: | SDE3" |
|---|---|---|---|
| taglia: | 3-25 pollici | Dimensione del foro: | 100-800 mm |
| Opzioni dell'ingranaggio: | Ingranaggi esterni | Garanzia: | 5 anni |
| OEM: | A disposizione | Tipo rotante: | Doppio asse |
| Evidenziare: | Piccola unità di rotazione a doppio asse,unità di rotazione a doppio asse da 25 pollici,unità di rotazione a doppio asse SDE 3" |
||

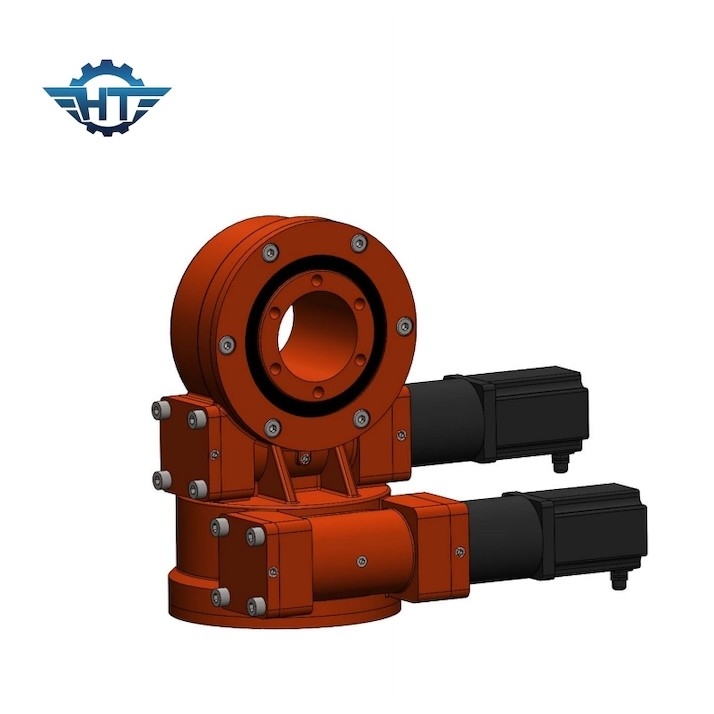

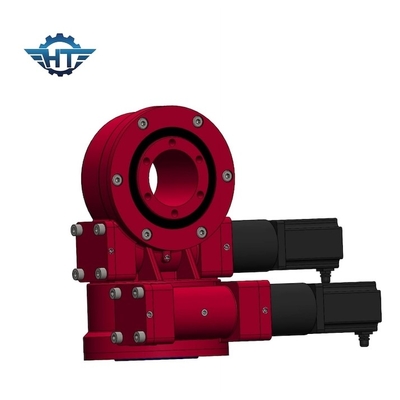

Piccolo alloggiamento chiuso per ingranaggi di rotazione a doppio asse per il progetto del pannello di monitoraggio del sole
Descrizione dell'ingranaggio di rotazione
Le unità di rotazione di Hangtuo forniscono un ampio rapporto di trasmissione in un unico stadio di ingranaggi, ottimizzato per il peso rispetto alle prestazioni.I wroms e gli ingranaggi sono assemblati in un alloggiamento a basso profilo, autobloccante e pronto per l'installazione, che consente al prodotto di reagire a tutte le forze assiali e radiali e ai conseguenti momenti di ribaltamento creati nelle applicazioni più impegnative.Questi prodotti altamente adattabili presentano anche un'elevata resistenza agli urti, prestazioni di lunga durata, rotazione regolare, protezione dei cuscinetti e opzioni di trasmissione sigillate.Tutti i vantaggi tecnici, combinati con gli standard di qualità leader del settore, rendono i prodotti Hangtuo i candidati ideali per applicazioni pesanti e critiche per le prestazioni.
Parametri delle prestazioni dell'unità di rotazione del modello SDE
| Parametri delle prestazioni del modello SDE | ||||||||||||
| Modello | Coppia di uscita nominale (Nm) |
Coppia di ribaltamento (kN.m) |
Coppia di tenuta (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (livello) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 34 kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 56 kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 224 kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 320 kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 492 kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 705 kg |
Il principio di funzionamento del gruppo di rotazione
La vite senza fine è azionata dal motore, che aziona l'unità di rotazione per ruotare ed emettere la coppia attraverso la flangia fissata nell'alloggiamento.L'azionamento di rotazione è autobloccante inverso grazie alla trasmissione a vite senza fine con caratteristiche autobloccanti inverse.
Caratteristiche principali
1. stabile
2. alta precisione
3. prestazione eccellente
