Dettagli:
|
| Modello: | 7 pollici | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Efficienza: | 40% | precisione: | ≤0,1 |
| Driver: | Motore elettrico | Tipo: | Singolo asse verticale |
| Applicazione: | Pianta solare all'aperto di PV | OEM: | Sì |
| Evidenziare: | Ingranaggio a vite che vuota Ring Slewing Drive,Azionamento incluso solare all'aperto di vuotamento di PV,Il multi contatto di dente ha accluso l'azionamento di vuotamento |
||

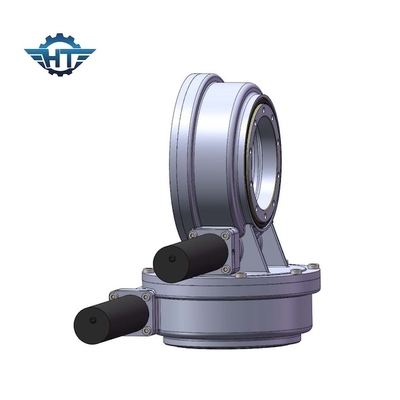

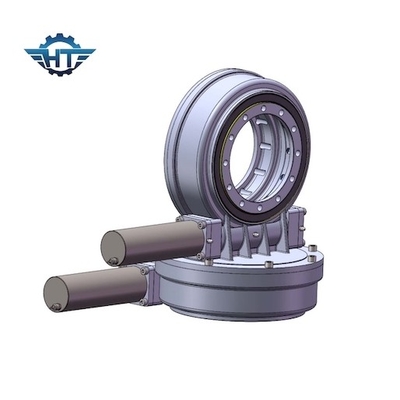

Multi ingranaggio a vite del contatto di dente SDE7 che vuota la pianta solare di Ring For Outdoor PV
Ingranaggio a vite SDE7 che vuota Ring Description
Modello: SDE7
Luogo d'origine: Changzhou, Cina
Tipo: Chiuso
Materiale: 42CrMo, 50Mn
Coppia di torsione dell'uscita: 2000 N.m
Inclinazione della coppia di torsione di momento: 7500 N.m
Tenuta della coppia di torsione: 13200 N.m
Rapporto di marce: 57:1
Efficienza: 40%
L'azionamento del vuotamento di Hangtuo è composto di alloggio, sopportare di vuotamento, sigillare, avvolgente il verme con alcuni pezzi di ricambio completati. Possiamo anche produrre il motore elettronico ed il motore idraulico utilizzati per il vuotamento degli azionamenti, che possono movimenti per il senso orario e ricambiare la rotazione di senso orario.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
C'è solitamente singolo tipo di asse; tipo doppio di asse, tipo verticale e tipo doppio del verme da 3 ad a 25 pollici, per i pls del dettaglio contattarci per il disegno di vendite.
