Dettagli:
|
| Tipo: | Ingranaggio incluso di vuotamento della casa | Caratteristica: | Chiusura di auto |
|---|---|---|---|
| Applicazione: | Montaggio di PV - inseguitori solari del sostegno | MOTORE: | Motore passo a passo |
| Colore: | come richiesto | Efficienza: | 40% |
| Grado del IP: | IP66 | Rapporto: | 61:1 |
| Evidenziare: | La metropolitana 84*84 ha accluso l'azionamento di vuotamento,Azionamento di vuotamento dell'ingranaggio a vite di PV,Motore di azionamento di vuotamento di PV |
||

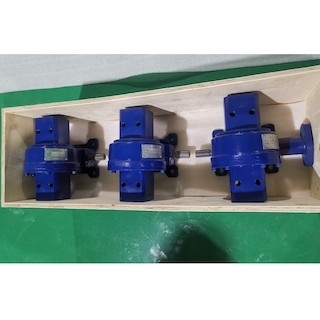

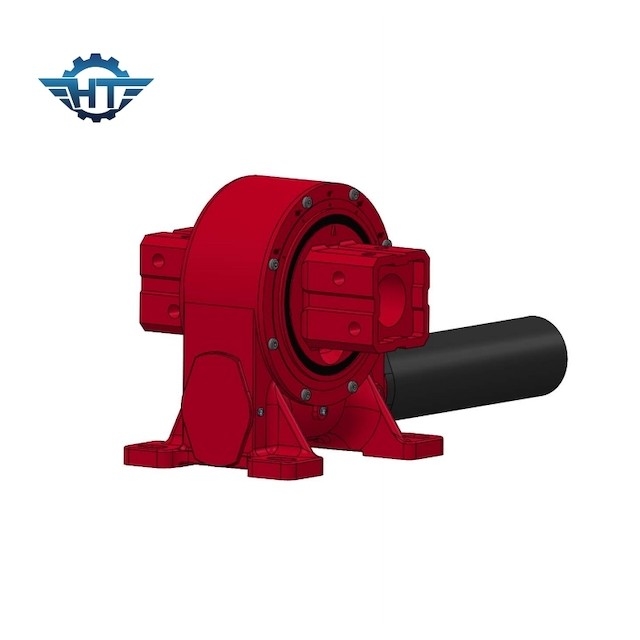

Ingranaggio di vuotamento dell'ingranaggio a vite di dimensione della metropolitana di VE9 84*84 per il montaggio di PV - inseguitori solari del sostegno
Descrizione dell'azionamento di vuotamento
Per incontrare la domanda crescente dei tubi quadrati della parte principale nelle progettazioni di sistema di tracciamento, i nostri azionamenti verticali di vuotamento sono a disposizione in varie dimensioni quadrate del tubo che aiutano i clienti differenti a fare alcuni di più grandi lavori in varie applicazioni. Da rotazione del braccio dell'oscillazione sui sistemi di tracciamento solari alle gru, i generatori eolici e gli azionamenti di vuotamento sono già una parte integrante di molti processi lavoranti.
Particolarmente la progettazione verticale è il più grande punto culminante dell'azionamento di vuotamento di Hangtuo. La progettazione verticale pricipalmente è usata per i sistemi di tracciamento solari. La nuova struttura dell'ingranaggio a vite semplifica la struttura complessa del sostegno del sistema di tracciamento solare di unico asse e riduce il costo di intero sistema. Gioco verticale di progettazione un ruolo più competitivo nel mercato solare dell'inseguitore.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni dell'azionamento di vuotamento
La domanda più comune dell'azionamento di vuotamento di azionamenti di vuotamento di unico asse è inseguitori solari, compreso i sistemi di tracciamento di unico asse, sistemi di tracciamento di doppio-asse ed i sistemi di unico asse comprendono i sistemi piani di unico asse, i sistemi propensi di unico asse ed i sistemi propensi di unico asse. Ci sono inoltre le applicazioni dei sistemi photothermal quali gli eliostati photothermal, Fresnel, il photovoltaics photothermal (CSP) e concentrato della depressione (CPV). Inoltre, gli azionamenti di vuotamento inoltre svolgono un ruolo importante in altre industrie tradizionali, satellite o le antenne di radar, altre applicazioni comprendono gli ascensori dell'automobile, posizionatori robot del braccio ed attrezzature della fase, per nominare alcuni.
