Dettagli:
|
| Tipo: | Cambio di guida a rotazione | Modo di spedizione: | dalla ferrovia, mare, aria, precisa |
|---|---|---|---|
| termine d'esecuzione: | 3~45 giorni | Dimensione: | Da 1 pollice a 25 pollici |
| Motore di rotazione: | CA, CC, idraulica | Colore di verniciatura: | Sulla base della carta di colore di Ral |
| Tipo di dente: | Dente elicoidale | Applicazione: | Centrale elettrica della torre di CSP |
| Evidenziare: | Singolo azionamento a 6 pollici di vuotamento di asse,Singolo azionamento di vuotamento di asse di CSP,Cambio dell'azionamento di pantano di CSP |
||

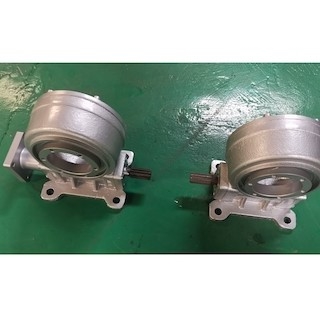

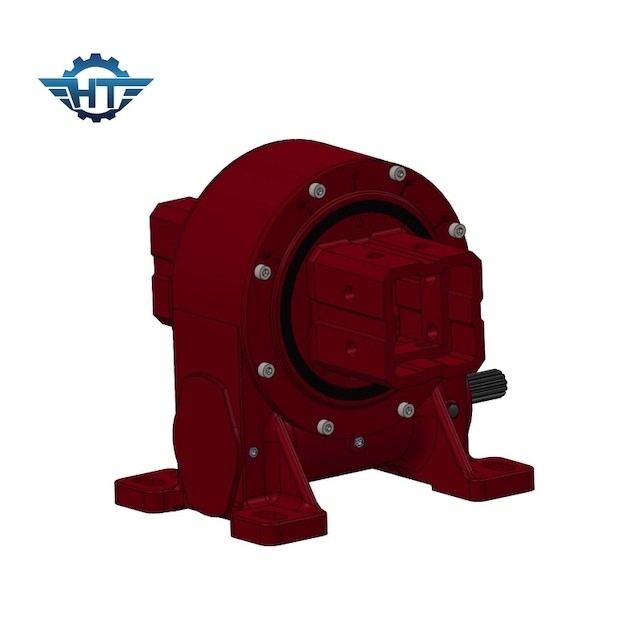

Il singolo azionamento di pantano di asse VE6, IP66 ha accluso l'avvolgimento dell'azionamento piccolo di pantano per la centrale elettrica di CSP
Singola descrizione dell'azionamento di vuotamento di asse
L'azionamento di vuotamento di unico asse è un prodotto meccanico con una struttura integrata composta di anello di vuotamento, di ingranaggio, di alloggio e di motore (motore elettrico, motore idraulico, motore passo a passo, servomotore), che è utilizzato per resistere ad assiale, carichi di momento e della parte radiale. Inoltre abbiamo sviluppato gli alti azionamenti di vuotamento del contraccolpo specificamente per le applicazioni che richiedono l'alta precisione.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Servizi su misura
1. 31:1 di rapporto di riduzione dell'ingranaggio al 150:1
2. installazione di orizzontale, installazione verticale o installazione combinata multiasse
3. singolo verme o doppio verme
4. motore elettrico o idraulico
5. alloggio sigillato
6. Può essere la progettazione su misura secondo i requisiti di applicazione
